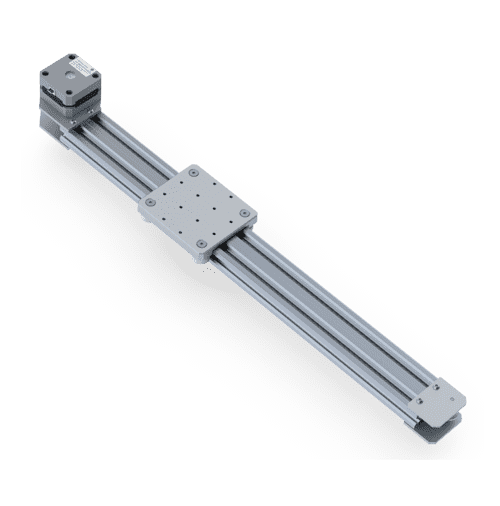

Линейные модули с верхним расположением двигателя
Варианты длины хода каретки, мм
300, 500, 1000
Ном. скорость линейного перем., мм/с
100
Ном. осевое усилие, H
до 65
Статич. осевое усилие, H
до 103
Наработка на отказ, ч
5000
Предназначены для точного перемещения объектов по прямой траектории, которое достигается за счет механического преобразования вращения в линейное движение посредством ременной передачи.
Модули серии L выпускаются в различных исполнениях по длине хода каретки, модели шагового двигателя, ориентации двигателя относительно каретки (верхнее или нижнее расположение).
Модели серии
-
Линейный модуль 40 Н, 300 мм
- Ход каретки, мм: 300
- Ном. осевое усилие, H: 25
- Статич. осевое усилие, H: 40
- Модель двигателя: FL42STH25‑0404A
- Номинальная скорость, мм/с: 100
- Перемещение каретки на 1 оборот вала двигателя,мм: 40
- Перемещение каретки на 1 шаг двигателя, мм: 0.2
- Маркировка: L-300-4225-с верхним креплением двигателя
-
Линейный модуль 65 Н, 300 мм
- Ход каретки, мм: 300
- Ном. осевое усилие, H: 65
- Статич. осевое усилие, H: 103
- Модель двигателя: FL42STH47‑1684A
- Номинальная скорость, мм/с: 100
- Перемещение каретки на 1 оборот вала двигателя,мм: 40
- Перемещение каретки на 1 шаг двигателя, мм: 0.2
- Маркировка: L-300-4247-с верхним креплением двигателя
-
Линейный модуль 40 Н, 500 мм
- Ход каретки, мм: 500
- Ном. осевое усилие, H: 25
- Статич. осевое усилие, H: 40
- Модель двигателя: FL42STH25‑0404A
- Номинальная скорость, мм/с: 100
- Перемещение каретки на 1 оборот вала двигателя,мм: 40
- Перемещение каретки на 1 шаг двигателя, мм: 0.2
- Маркировка: L-500-4225-с верхним креплением двигателя
-
Линейный модуль 65 Н, 500 мм
- Ход каретки, мм: 500
- Ном. осевое усилие, H: 65
- Статич. осевое усилие, H: 103
- Модель двигателя: FL42STH47‑1684A
- Номинальная скорость, мм/с: 100
- Перемещение каретки на 1 оборот вала двигателя,мм: 40
- Перемещение каретки на 1 шаг двигателя, мм: 0.2
- Маркировка: L-500-4247-с верхним креплением двигателя
-
Линейный модуль 40 Н, 1000 мм
- Ход каретки, мм: 1000
- Ном. осевое усилие, H: 25
- Статич. осевое усилие, H: 40
- Модель двигателя: FL42STH25‑0404A
- Номинальная скорость, мм/с: 100
- Перемещение каретки на 1 оборот вала двигателя,мм: 40
- Перемещение каретки на 1 шаг двигателя, мм: 0.2
- Маркировка: L-1000-4225-с верхним креплением двигателя
-
Линейный модуль 65 Н, 1000 мм
- Ход каретки, мм: 1000
- Ном. осевое усилие, H: 65
- Статич. осевое усилие, H: 103
- Модель двигателя: FL42STH47‑1684A
- Номинальная скорость, мм/с: 100
- Перемещение каретки на 1 оборот вала двигателя,мм: 40
- Перемещение каретки на 1 шаг двигателя, мм: 0.2
- Маркировка: L-1000-4247-с верхним креплением двигателя
