Модули линейного перемещения серии L

Линейные модули

Модули линейного перемещения серии L предназначены для точного перемещения объектов по прямой траектории, которое достигается за счёт механического преобразования вращения в линейное движение посредством ремённой передачи.
Модули состоят из алюминиевого профиля, обеспечивающего необходимую жёсткость конструкции и выполняющего роль линейной направляющей. Профили имеют Т-образные пазы для крепления. На концах профилей размещены шкивы, между которыми натянут зубчатый ремень, прикреплённый к каретке. Шаг зуба шкивов составляет 2 мм. Шкивы имеют по 20 зубьев, что обеспечивает линейное перемещение 40 мм за один оборот. Модули укомплектованы шаговыми двигателями с фланцем 42 мм (NEMA 17) и оснащены концевыми выключателями.

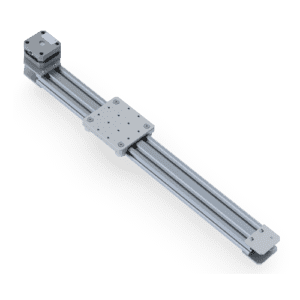

Каретка фиксируется на профиле при помощи четырёх роликов из поликарбоната, которые обеспечивают плавность хода и низкий шум при работе. Возможность регулировки двух роликов со стороны ремня позволяет устранять возникающий в процессе работы люфт и поперечное перемещение каретки. Модули серии L выпускаются в различных исполнениях по длине хода каретки, модели шагового двигателя, ориентации двигателя относительно каретки (верхнее или нижнее расположение).
