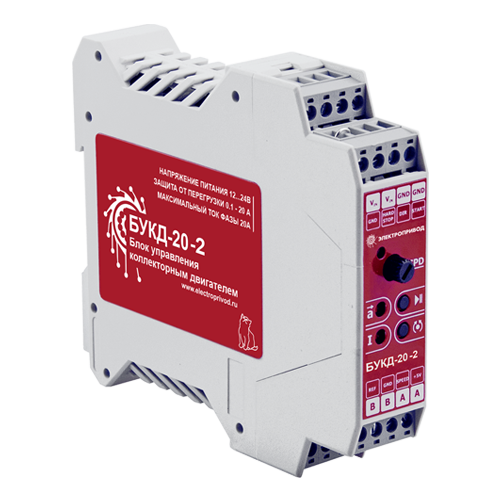

BMD-20DIN ver.2
(БУКД‑20‑2)
- Напряжение, В: 12 - 24
- Макс. ток фазы, А: 20
- Аппарат. защита от короткого замыкания, А: 30
- Настр. защита от короткого замыкания, А: 0,1-20
- Время срабатывания защиты двигателя от перегрузки, с: 5
Описание модели
Блок управления BMD‑20DIN ver.2 — это регулятор оборотов коллекторного двигателя постоянного тока. Блок управления BMD‑20DIN ver. 2 предназначен для управления коллекторным двигателем c напряжением питания до 30 В и мощностью до 500 Вт. Возможно управление скоростью коллекторного двигателя аналоговым сигналом 0...5В, −10...+10В, 4...20мА (токовая петля), ШИМ с частотой 50Гц, либо встроенным или внешним потенциометром. Разгон и торможение двигателя задаются внутренними регуляторами, входящими в конструкцию устройства.
С января 2024 года блок управления BMD-20DIN ver.2 поставляется под новым названием - “Блок управления коллекторным двигателем БУКД-20-2 в корпусе”.
Функции блока управления BMD—20DIN ver.2
- запуск и остановка коллекторного двигателя кнопкой на передней панели или внешним сигналом;
- аналоговый регулятор скорости коллекторного двигателя;
- смена направления вращения двигателя кнопкой на передней панели или внешним сигналом;
- установка величины ускорения и торможения;
- защита двигателя от перегрузки с регулировкой значения номинального тока;
- защита двигателя от короткого замыкания;
- экстренная остановка коллекторного двигателя «HARD STOP» в случае размыкания электрической цепи защитного контура, функция безопасного останова Safe Stop 1;
- температурная защита силовых каскадов.
