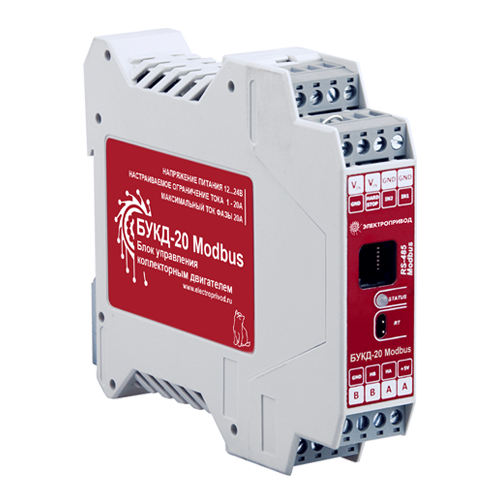

БУКД‑20Modbus
- Напряжение, В: 12 - 24
- Макс. ток фазы, А: 20
- Аппарат. защита от короткого замыкания, А: 30
- Настр. защита от короткого замыкания, А: 1-20
- Время срабатывания защиты двигателя от перегрузки, с: 5
Описание модели
Контроллеры БУКД‑20Modbus предназначены для управления коллекторным двигателем постоянного тока с номинальным током до 20А. Контроллеры регулируют частоту оборотов двигателя, задают направление вращения, обеспечивают стабилизацию скорости при использовании датчиков Холла, управляют разгоном и торможением. Благодаря функции ограничения тока контроллеры защищают двигатель от перегрузок.
Функции блока управления БУКД‑20Modbus
Управление контроллерами происходит через RS-485 интерфейс по протоколу Modbus (RTU или ASCII) или внешними сигналами, подаваемыми на входы контроллера.
- задание скорости вращения вала двигателя по Modbus;
- задание величин ускорения и замедления;
- задание максимального значения тока двигателя (защита двигателя от перегрузки);
- составление пользовательской программы управления, старт программы по команде по Modbus или автоматически при включении питания привода;
- программирование входов IN1 и IN2, которые также можно использовать в качестве сигналов START/STOP и REVERSE/DIRECTION;
- выбор логики работы входных сигналов IN1 и IN2 (START/STOP и REVERS) – срабатывание по фронту или уровню сигнала;
- использование операций сравнения, логических и математических функций в исполнительных программах.
