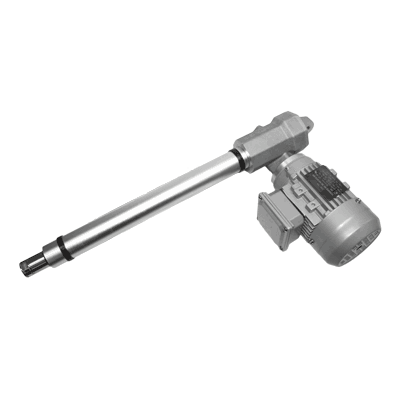

LAP22 (c перпендикулярным расположением вала)
Максимальное усилие
400…1100 Н
Ход штока
100, 150, 200, 300 мм
Напряжение
380 В, 50 Гц
Скорость движения
5,5; 30 мм/с
Степень защиты
IP54
Концевые датчики
магнитные (герконы)
Актуаторы LAP22 – линейные двигатели с винтовой передачей – предназначены для линейного перемещения объектов и применяются в различных промышленных и прикладных системах.
Рабочий цикл актуатора LAP22 составляет 25%, максимум 2,5 мин непрерывной работы в течение 10 мин.
Актуатор рассчитан на работу при температуре окружающей среды от −20 °C до + 40 °C.
Актуаторы выполнены из высокопрочных износостойких материалов, характеризуются ударопрочностью и высокой несущей способностью. На корпусе установлены магнитные датчики, реагирующие на подвижный магнит, расположенный на штоке. Датчики предназначены для определения крайних положений штока.
Модели серии
-
Линейный актуатор LAP22-L1-150
- Ход, мм: 150
- Максимальное усилие, H: 1100
- Скорость, мм/c: 5,5
- Мощность двигателя, Вт: 90
- Напряжение, В: 380
- Степень защиты: IP54
- Концевые датчики: магнитные(герконы)
- Длина A с задвинутым штоком, мм: 355
- Длина B с выдвинутым штоком, мм: 505
-
Линейный актуатор LAP22-L1-300
- Ход, мм: 300
- Максимальное усилие, H: 1100
- Скорость, мм/c: 5,5
- Мощность двигателя, Вт: 90
- Напряжение, В: 380
- Ток, А: 0,3
- Степень защиты: IP54
- Концевые датчики: магнитные(герконы)
- Длина A с задвинутым штоком, мм: 505
- Длина B с выдвинутым штоком, мм: 805
-

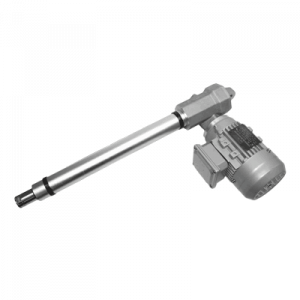

Линейный актуатор LAP22-N2-100
- Ход, мм: 100
- Максимальное усилие, H: 500
- Скорость, мм/c: 30
- Мощность двигателя, Вт: 90
- Напряжение, В: 380
- Ток, А: 0,3
- Степень защиты: IP54
- Концевые датчики: магнитные(герконы)
- Длина A с задвинутым штоком, мм: 305
- Длина B с выдвинутым штоком, мм: 405
-
Линейный актуатор LAP22-N2-150
- Ход, мм: 150
- Максимальное усилие, H: 500
- Скорость, мм/c: 30
- Мощность двигателя, Вт: 90
- Напряжение, В: 380
- Ток, А: 0,3
- Степень защиты: IP54
- Концевые датчики: магнитные(герконы)
- Длина A с задвинутым штоком, мм: 355
- Длина B с выдвинутым штоком, мм: 505
-
Линейный актуатор LAP22-N2-200
- Ход, мм: 200
- Максимальное усилие, H: 400
- Скорость, мм/c: 30
- Мощность двигателя, Вт: 90
- Напряжение, В: 380
- Ток, А: 0,3
- Степень защиты: IP54
- Концевые датчики: магнитные(герконы)
- Длина A с задвинутым штоком, мм: 405
- Длина B с выдвинутым штоком, мм: 605
-
Линейный актуатор LAP22-N2-300
- Ход, мм: 300
- Максимальное усилие, H: 400
- Скорость, мм/c: 30
- Мощность двигателя, Вт: 90
- Напряжение, В: 380
- Ток, А: 0,3
- Степень защиты: IP54
- Концевые датчики: магнитные(герконы)
- Длина A с задвинутым штоком, мм: 505
- Длина B с выдвинутым штоком, мм: 805
