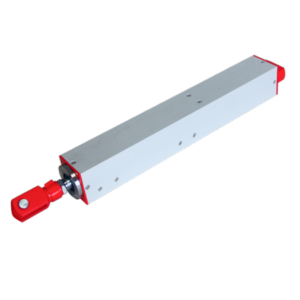

ЛА50 (c соосным расположением двигателя с энкодером)
Макс. нагрузка
1300 Н
Ход штока
100, 150, 200, 300, 400, 500, 600 мм
Напряжение
12 В
Макс. скорость без нагрузки
10 мм/с
Макс. скорость при полной нагрузке
5,5 мм/с
Степень защиты
IP54
Предназначены для линейного перемещения объектов и применяются в различных промышленных и бытовых системах.
Актуатор имеет два датчика конечного положения, отключающих питание двигателя при достижении штоком крайних положений. Для контроля положения штока, направления его движения и скорости двигатель актуатора оснащен двухканальным энкодером на основе датчиков Холла. Режим работы актуаторов S3 периодический повторно-кратковременный продолжительность включения 25%.
Модели серии
-
Линейный актуатор
ЛА50-100- Ход, мм: 100
- Номинальное усилие, Н: 1000
- Максимальное усилие, H: 1300
- Макс. скорость без нагрузки, мм ⁄ с: 10
- Макс. скорость при полной нагрузке, мм ⁄ с: 5,5
- Напряжение, В: 12
- Ток, А: 1,3
- Степень защиты: IP54
- Концевые датчики: есть
- Энкодер: датчики Холла, 7 имп./об.
- Длина А с задвинутым штоком, мм: 390
- Длина B с выдвинутым штоком, мм: 490
-
Линейный актуатор
ЛА50-150- Ход, мм: 150
- Номинальное усилие, Н: 1000
- Максимальное усилие, H: 1300
- Макс. скорость без нагрузки, мм ⁄ с: 10
- Макс. скорость при полной нагрузке, мм ⁄ с: 5,5
- Напряжение, В: 12
- Ток, А: 1,3
- Степень защиты: IP54
- Концевые датчики: есть
- Энкодер: датчики Холла, 7 имп./об.
- Длина А с задвинутым штоком, мм: 440
- Длина B с выдвинутым штоком, мм: 590
-
Линейный актуатор
ЛА50-200- Ход, мм: 200
- Номинальное усилие, Н: 1000
- Максимальное усилие, H: 1300
- Макс. скорость без нагрузки, мм ⁄ с: 10
- Макс. скорость при полной нагрузке, мм ⁄ с: 5,5
- Напряжение, В: 12
- Ток, А: 1,3
- Степень защиты: IP54
- Концевые датчики: есть
- Энкодер: датчики Холла, 7 имп./об.
- Длина А с задвинутым штоком, мм: 490
- Длина B с выдвинутым штоком, мм: 690
-
Линейный актуатор
ЛА50-300- Ход, мм: 300
- Номинальное усилие, Н: 1000
- Максимальное усилие, H: 1300
- Макс. скорость без нагрузки, мм ⁄ с: 10
- Макс. скорость при полной нагрузке, мм ⁄ с: 5,5
- Напряжение, В: 12
- Ток, А: 1,3
- Степень защиты: IP54
- Концевые датчики: есть
- Энкодер: датчики Холла, 7 имп./об.
- Длина А с задвинутым штоком, мм: 590
- Длина B с выдвинутым штоком, мм: 890
-
Линейный актуатор
ЛА50-400- Ход, мм: 400
- Номинальное усилие, Н: 1000
- Максимальное усилие, H: 1300
- Макс. скорость без нагрузки, мм ⁄ с: 10
- Макс. скорость при полной нагрузке, мм ⁄ с: 5,5
- Напряжение, В: 12
- Ток, А: 1,3
- Степень защиты: IP54
- Концевые датчики: есть
- Энкодер: датчики Холла, 7 имп./об.
- Длина А с задвинутым штоком, мм: 690
- Длина B с выдвинутым штоком, мм: 1090
-
Линейный актуатор
ЛА50-500- Ход, мм: 500
- Номинальное усилие, Н: 1000
- Максимальное усилие, H: 1300
- Макс. скорость без нагрузки, мм ⁄ с: 10
- Макс. скорость при полной нагрузке, мм ⁄ с: 5,5
- Напряжение, В: 12
- Ток, А: 1,3
- Степень защиты: IP54
- Концевые датчики: есть
- Энкодер: датчики Холла, 7 имп./об.
- Длина А с задвинутым штоком, мм: 790
- Длина B с выдвинутым штоком, мм: 1290
-
Линейный актуатор
ЛА50-600- Ход, мм: 600
- Номинальное усилие, Н: 1000
- Максимальное усилие, H: 1300
- Макс. скорость без нагрузки, мм ⁄ с: 10
- Макс. скорость при полной нагрузке, мм ⁄ с: 5,5
- Напряжение, В: 12
- Ток, А: 1,3
- Степень защиты: IP54
- Концевые датчики: есть
- Энкодер: датчики Холла, 7 имп./об.
- Длина А с задвинутым штоком, мм: 890
- Длина B с выдвинутым штоком, мм: 1490
