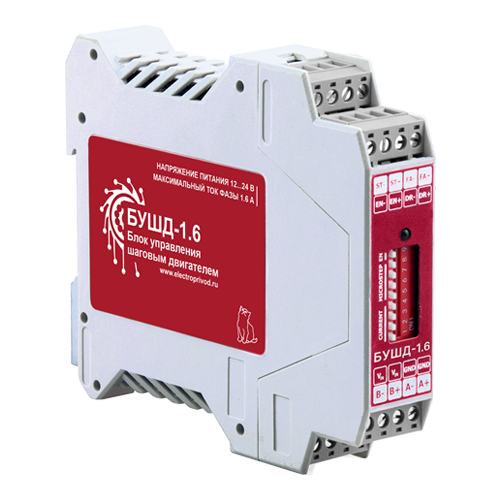

Блок управления
БУШД-1.6 в корпусе
- Напряжение, В: 12 - 24
- Минимальный ток фазы, А: 0,1
- Макс. ток фазы, А: 1,6
- Макс. дробление шага двигателя: 1/256
- Способы управления: STEP/DIR
Описание модели
Драйверы шаговых двигателей БУШД-1.6 в корпусе разработаны и производятся компанией «Электропривод для управления шаговыми двигателями с максимальным током фазы 1.6А.
Драйверы изготовлены на современной элементной базе с применением новых инженерных решений, что позволяет двигателям достигать высоких скоростей с сохранением полезного крутящего момента. Дробление основного шага до 1/256 обеспечивает исключительную плавность и точность позиционирования. Драйвер имеет выходной сигнал состояния FAULT, а также функцию безопасности STO (Safe Torque Off), которая обеспечивает снятие момента удержания и обесточивание обмоток шагового двигателя при аварийных ситуациях.
Импульсное управление положением
Драйвер БУШД-1.6 в корпусе обеспечивает импульсное управление положением шагового двигателя с помощью стандартных логических сигналов STEP/DIR и ENABLE:
- Напряжение управляющих сигналов высокого уровня - 5...12В или 24В;
- Напряжение управляющих сигналов низкого уровня - 0...1В;
- Входной ток управляющих сигналов STEP - 1,4...4мА;
- Входной ток управляющих сигналов DIR и ENABLE - 4...12мА;
- Предусмотрена инверсия сигнала разрешения ENABLE.
