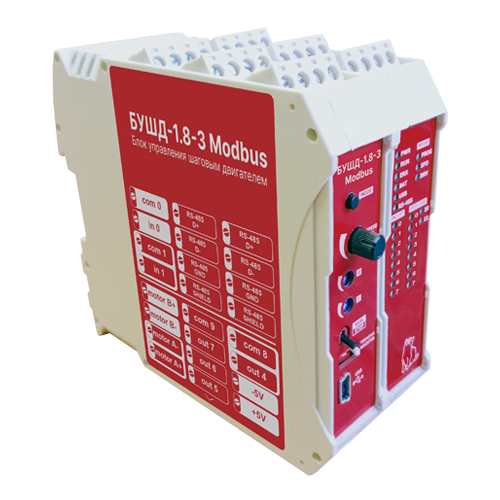

    Блок управления
    БУШД-1.5-3Modbus

    • Напряжение, В: 12 - 24
    • Минимальный ток фазы, А: 0,15
    • Макс. ток фазы, А: 1,5
    • Макс. дробление шага двигателя: 1/256
    • Коммуникационные интерфейсы: USB, RS485 (Modbus ASCII/RTU)
    Блок управления <br> БУШД-1.5-3Modbus габаритные размеры

    Описание модели

    БУШД-1.5-3Modbus - это программируемый контроллер для управления шаговыми двигателями с расширенной функциональностью. БУШД-1.5-3Modbus предназначен для работы с двигателями, токи в обмотках которых не превышают 1.5А. Контроллер может управляться от ПЛК по протоколу Modbus RTU/ASCII, а также работать автономно по заданной программе. Контроллер поддерживает режимы дробления от полношагового до 1/256. Предусмотрена защита от перегрева. Контроллеры способны работать в реальном масштабе времени и могут быть использованы как для построения узлов локальной автоматики, так и систем распределенного ввода-вывода с организацией обмена данными по RS-485 интерфейсу с протоколом Modbus.

    Режимы управления контроллера БУШД-1.5-3Modbus

    • Программный режим позволяет работать автономно по заданной программе или напрямую управлять двигателем по протоколу Modbus. Программирование контроллера осуществляется подобно общепромышленным ПЛК. Для работы с SMSD-1.5Modbus ver.3 предоставляется бесплатное ПО для управления шаговым двигателем и для программирования блока. Обновленная версия контроллера содержит отладчик пользовательских программ. Данная функция облегчает написание длинных и сложных алгоритмов работы и позволяет быстро найти ошибки на этапе отладки программы;
    • Аналоговое управление скоростью позволяет задавать скорость вращения двигателя потенциометром на лицевой панели блока либо внешними кнопками или энкодером;
    • Импульсное управление положением STEP/DIR — стандартный импульсный режим управления сигналами "ШАГ" и "НАПРАВЛЕНИЕ". Скорость вращения двигателя пропорциональна частоте следования сигналов ШАГ (STEP), величина перемещения — количеству импульсов сигнала ШАГ (STEP). Направление вращения зависит от уровня сигнала на входе НАПРАВЛЕНИЕ (DIR).

    Функции и возможности контроллера БУШД-1.5-3Modbus

    • Соединение с компьютером по RS-485 или USB;
    • Автономное управление шаговым двигателем по программе, хранящейся в памяти контроллера;
    • Управление шаговым двигателем в режиме реального времени командами, передаваемыми от компьютера или PLC по Modbus;
    • Чтение и запись исполнительной программы в память контроллера по Modbus;
    • Предусмотрено программное управление дискретными выходами;
    • Импульсное управление положением стандартными сигналами 0/5В "ШАГ", "НАПРАВЛЕНИЕ" и "РАЗРЕШЕНИЕ";
    • Предусмотрено аналоговое управление скоростью: с использованием встроенного потенциометра, внешних кнопок или энкодера;
    • Предусмотрена остановка двигателя при получении аварийного сигнала.
