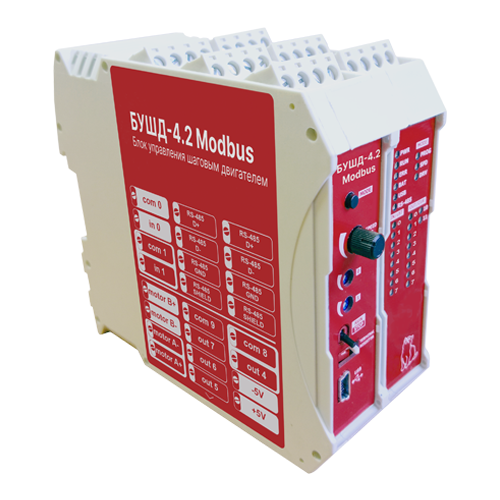

    Блок управления
    БУШД-4.2Modbus

    • Напряжение, В: 12 - 24
    • Минимальный ток фазы, А: 1,0
    • Макс. ток фазы, А: 4,2
    • Макс. дробление шага двигателя: 1/256
    • Коммуникационные интерфейс: USB, RS485 (Modbus ASCII/RTU)
    Блок управления <br> БУШД-4.2Modbus габаритные размеры

    Описание модели

    БУШД‑4.2Modbus — это программируемый контроллер для управления шаговыми двигателями с расширенной функциональностью. БУШД‑4.2Modbus предназначен для управления шаговыми двигателями током фазы до 4,2 А по протоколу Modbus. Контроллер может работать с ПЛК по интерфейсу RS-485, от компьютера через USB, а также автономно в соответствии с пользовательским алгоритмом, записанным во внутреннюю память. Исполнительные программы выполняются по типу программ ПЛК и поддерживают более 200 типов команд, включая математические и логические функции, работу с прерываниями, таймерами, счетчиками.

    Режимы управления контроллера БУШД‑4.2Modbus

    • Программный режим позволяет работать автономно по заданной программе или напрямую управлять двигателем по протоколу Modbus. Программирование контроллера осуществляется подобно общепромышленным ПЛК. Для работы с SMSD‑4.2Modbus предоставляется бесплатное ПО для управления шаговым двигателем и для программирования блока. Обновленная версия контроллера содержит отладчик пользовательских программ. Данная функция облегчает написание длинных и сложных алгоритмов работы и позволяет быстро найти ошибки на этапе отладки программы;
    • Аналоговое управление скоростью позволяет задавать скорость вращения двигателя потенциометром на лицевой панели блока либо внешними кнопками или энкодером;
    • Импульсное управление положением STEP/DIR — стандартный импульсный режим управления сигналами "ШАГ" и "НАПРАВЛЕНИЕ". Скорость вращения двигателя пропорциональна частоте следования сигналов ШАГ (STEP), величина перемещения — количеству импульсов сигнала ШАГ (STEP). Направление вращения зависит от уровня сигнала на входе НАПРАВЛЕНИЕ (DIR).

    Функции и возможности контроллера БУШД-4.2Modbus

    • Соединение с компьютером по RS-485 или USB;
    • Автономное управление шаговым двигателем по программе, хранящейся в памяти контроллера;
    • Управление шаговым двигателем в режиме реального времени командами, передаваемыми от компьютера или PLC по Modbus;
    • Чтение и запись исполнительной программы в память контроллера по Modbus;
    • Предусмотрено программное управление дискретными выходами;
    • Импульсное управление положением стандартными сигналами 0/5В "ШАГ", "НАПРАВЛЕНИЕ" и "РАЗРЕШЕНИЕ";
    • Предусмотрено аналоговое управление скоростью: с использованием встроенного потенциометра, внешних кнопок или энкодера;
    • Предусмотрена остановка двигателя при получении аварийного сигнала.
