Блок управления БУШД-1.6
с DIN‑фиксатором
- Напряжение, В: 12 - 24
- Минимальный ток фазы, А: 0,1
- Макс. ток фазы, А: 1,6
- Макс. дробление шага двигателя: 1/128
- Способы управления: STEP/DIR, аналоговый вход
Описание модели

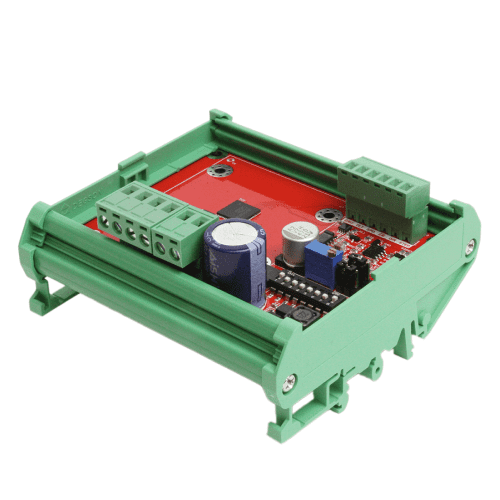

Драйвер шагового двигателя БУШД‑1.6 с DIN‑фиксатором изготавливается в открытом корпусе. Также поставляется модель драйвера в бескорпусном исполнении.
Работа шагового двигателя с драйвером БУШД‑1.6 с DIN‑фиксатором характеризуется низкой вибрацией и шумом. Драйвер разработан для плавного движения шагового двигателя с микрошагом до 1/128, обеспечивает отличную динамику и высокий момент двигателя.
Режимы работы драйвера БУШД‑1.6 с DIN‑фиксатором
- Импульсное управление положением STEP/DIR;
- Управление скоростью аналоговым сигналом 0..10В или встроенным потенциометром.
Параметры входов управления «STEP», «DIR», «EN», «SPD»
- Диапазон напряжений сигналов высокого уровня - 5...12 В;
- Диапозон напряжения управляющих сигналов низкого уровня - 0...1 В;
- Входное сопротивление входов «STEP», «DIR», «EN» - не менее 100 кОм;
- Ток управляющего сигнала «STEP», «DIR», «EN» - не более 0,5 мА;
- Maкcимaльнaя чacтoтa yпpaвляющeгo cигнaлa «STEP» - 200 кГц;
- Диaпaзoн нaпpяжeний yпpaвляющeгo cигнaлa «SPD» - 0.1...10 B;
- Bxoднoe coпpoтивлeния вxoдa «SPD» - нe мeнee 20 кOмж
- Toк yпpaвляющeгo cигнaлa «SPD» - нe более 1 мА.
