Блок управления
БУШД-2.8
- Напряжение, В: 12 - 24
- Минимальный ток фазы, А: 1,3
- Макс. ток фазы, А: 2,8
- Макс. дробление шага двигателя: 1/128
- Способы управления: STEP/DIR, аналоговый вход
Описание модели

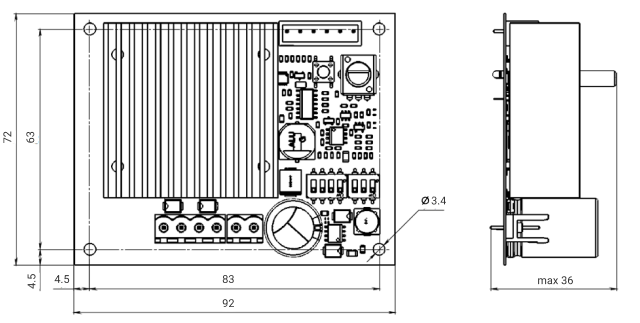

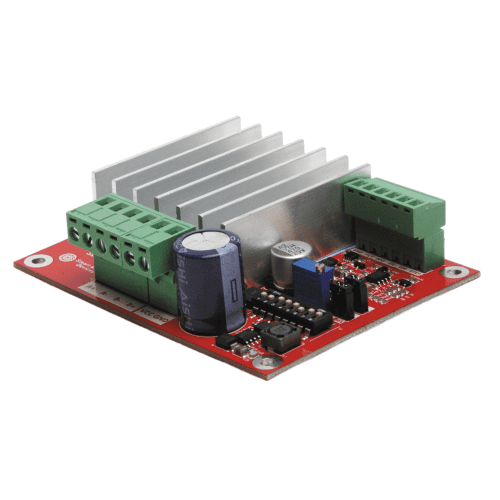

Драйвер шагового двигателя БУШД-2.8 изготавливается в бескорпусном исполнении, в виде отрытой платы с крепежными отверстиями. Также поставляется исполнение драйвера в открытом корпусе с DIN-фиксатором.
Работа шагового двигателя с драйвером БУШД-2.8 характеризуется низкой вибрацией и шумом. Драйвер разработан для плавного движения шагового двигателя с микрошагом до 1/128, обеспечивает отличную динамику и высокий момент двигателя.
Режимы работы драйвера БУШД-2.8
- Импульсное управление положением STEP/DIR;
- Управление скоростью аналоговым сигналом 0..10В или встроенным потенциометром.
Параметры входов управления «STEP», «DIR», «EN», «SPD»
- Диапазон напряжений сигналов высокого уровня - 5...12 В;
- Диапозон напряжения управляющих сигналов низкого уровня - 0...1 В;
- Входное сопротивление входов «STEP», «DIR», «EN» - не менее 100 кОм;
- Ток управляющего сигнала «STEP», «DIR», «EN» - не более 0,5 мА;
- Maкcимaльнaя чacтoтa yпpaвляющeгo cигнaлa «STEP» - 200 кГц;
- Диaпaзoн нaпpяжeний yпpaвляющeгo cигнaлa «SPD» - 0.1...10 B;
- Bxoднoe coпpoтивлeния вxoдa «SPD» - нe мeнee 20 кOмж
- Toк yпpaвляющeгo cигнaлa «SPD» - нe более 1 мА.
